ラマン分光法によるセラミックスコンデンサーの評価

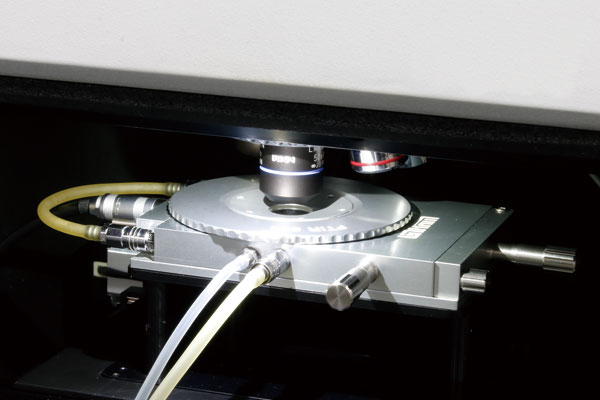

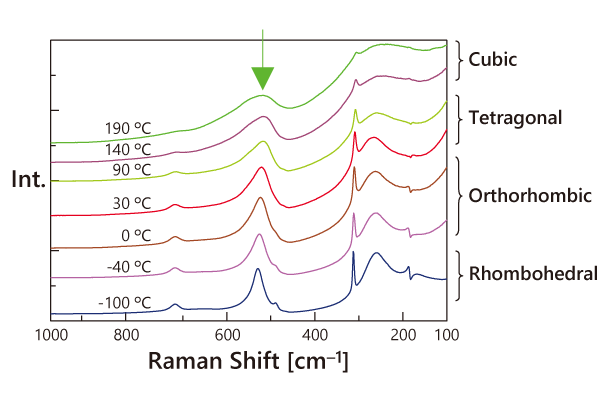

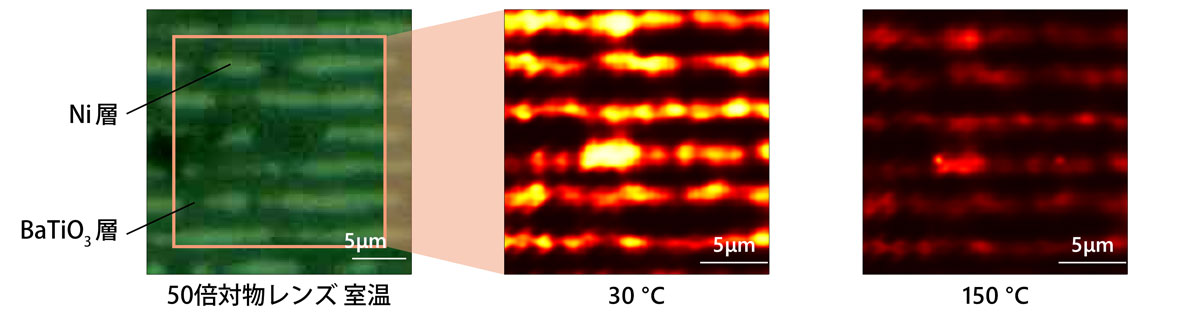

電荷を蓄えるコンデンサー材料や集電体、圧電体に⽤いられる BaTiO₃ は常温（正⽅晶）で強誘電体、約 100 °C 以上（⽴⽅晶）では常誘電体に相転移することが知られています。ここでは、BaTiO₃からなる積層セラミックスコンデンサー断面を加熱しながら測定した事例をご紹介します。520 cm^-1のピーク（TO）がシフトしていることから、BaTiO₃ の構造が昇温と共に変化していることが分かります。温度変化を追跡するだけでなく、各温度でイメージング測定をすることも可能です。
