日本分光付属品紹介 長光路ガスセル
概要
一般的にガス分析には FTIR や非分散赤外分析装置、ガス検知管、GC-MS などが使用されます。FTIR は複数のガス成分を前処理なく短時間で測定できます。
数 ppm 以下の不純物ガス測定など、低濃度ガスの分析を行う場合には、長光路ガスセルが適しています。日本分光の長光路ガスセルは、光路長 12 m で光学系を最適化することにより高いスループットを実現し、ppm オーダーの低濃度ガスを TGS 検出器で定量することができます。

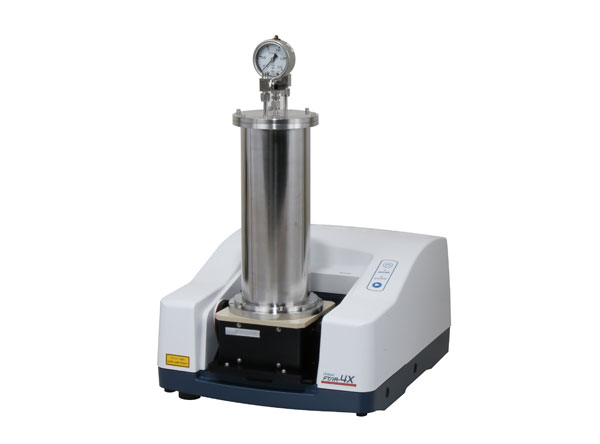

図1 FTIR＋長光路ガスセル

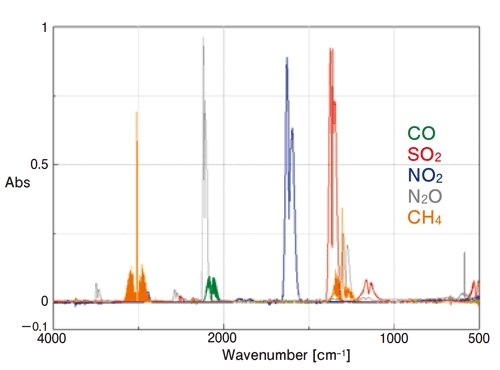

図2 各種ガススペクトル（100 ppm）
長光路ガスセルの種類
ガスセルのボディにはガラス製とステンレス製があり、用途によって選択いただけます。また、全真空型FTIR専用の長光路ガスセルも用意しています。

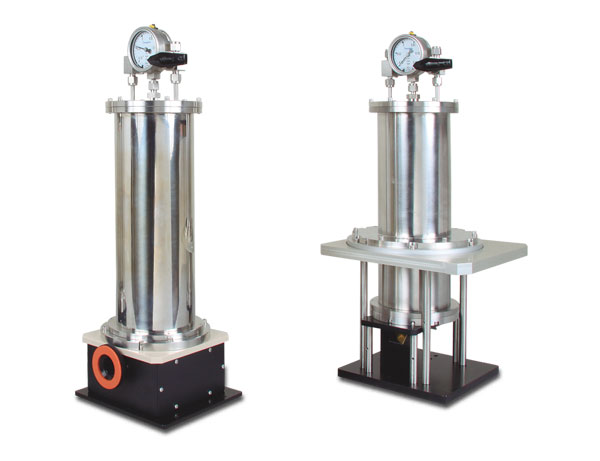

図3 左：LPC-12M-S、右：LPC-12M-FV
LPC-12M-S
- セルボディーに耐腐食性の高いステンレス（SUS）を使用
- +0.1 MPa の加圧測定が可能
- 70℃までの加熱測定や 200 °C でのセルボディーのエージングも可能（オプション）
LPC-12M-FV
- 全真空 FTIR にのみ搭載可能な専用ガスセル
- ステンレスタイプのガスセルの特長に加えて、FTIR 本体も含めたすべての光路を真空にすることができるため、大気中に存在する水、炭酸ガスなどの大気の影響を受けずに感度良く測定可能
COガスの高感度測定
ステンレスタイプの長光路ガスセルを用いて、CO ガスを大気圧および+0.1 MPa に加圧して測定しました（図4）。加圧したスペクトルのピーク強度は圧力に比例して約2倍大きくなります。これにより ppm 以下の低濃度ガスをより高感度に測定できます。
図4 CO ガスのスペクトル
全真空ガス測定システム
水蒸気の標準ガス（15 ppm）を繰り返し測定することで大気中の水蒸気の影響を確認しました（図5）。測定手順は、水蒸気の標準ガスをガスセルへ導入後、測定、排気を繰り返し行いました。1653 cm−1 のピーク強度を見積もると 0.0316（Abs）±0.63 % と精度の良い結果が得られ、大気中の水蒸気の影響をほとんど受けていないことがわかります。

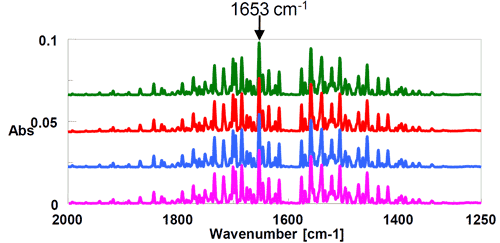

図5 水蒸気のスペクトル
