製品情報 FT/IR-6X/8X

フーリエ変換赤外分光光度計

FT/IR-6X/8X
FT/IR-6X および 8X は、ハイグレードモデルの FTIR です。高 S/N、高分解など優れた基本性能を備えています。また測定波数の拡張、真空測定にも対応しています。さらに VCD やラマン測定などへの拡張性を有することで多様な分析に対応できます。

フーリエ変換赤外分光光度計 FT/IR-6X/8X の特長

ラインアップ

FT/IR-6X

日本分光のリサーチグレードモデル FTIR です。S/N 47000:1、最高分解 0.25 cm-1 の基本性能を備えています。測定波数領域を 25000 ~ 20 cm-1 まで拡張でき、真空測定にも対応しています。リサーチグレードモデルにふさわしい性能と機能、拡張性を有しています。

FT/IR-8X

日本分光のフラッグシップモデル FTIR です。S/N 55000:1、最高分解 0.07 cm-1 の基本性能を備えています。ラピッドスキャン測定や、最高 10 nsec の時間分解測定が可能なステップスキャン測定にも対応しています。真空筐体に対応でき、測定波数拡張にも対応しています。

真空測定

FT/IR-6X および 8X は、筐体を真空タイプにすることができ、パージに比べはるかに効果的に大気の影響を取り除くことができ、微小ピークの検出や遠赤外領域における高精度な測定が行えます。ppm 以下の低濃度ガスのモニタリングや薄膜測定などに威力を発揮します。
真空測定

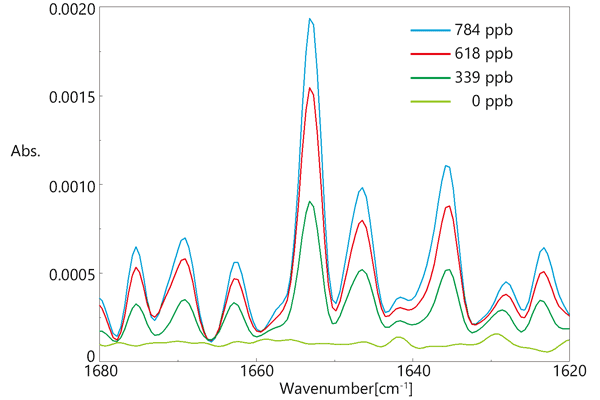

極低濃度の水蒸気スペクトル(真空測定)

ステップスキャン測定

FT/IR-8X は、ステップスキャン測定に対応しており、液晶における電場配向の過渡現象などの追跡に有効です。さらに拡張機能として位相変調による赤外音響測定装置を用いたデプスプロファイル測定なども可能です。
ステップスキャン測定

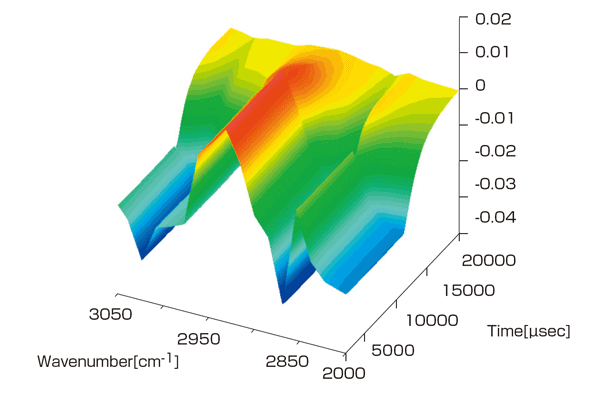

ステップスキャンによる液晶の動的応答測定

高精度なデータを安定して提供する干渉計

FTIR の心臓部である干渉計は、28° 入射マイケルソン干渉計を使用しスループットの向上と偏光特性の改善が図られています。移動鏡の制御に高精度な DSP 制御を使用し、逆行反射素子のコーナーキューブミラーとの組み合わせにより、安定した干渉状態を維持します。

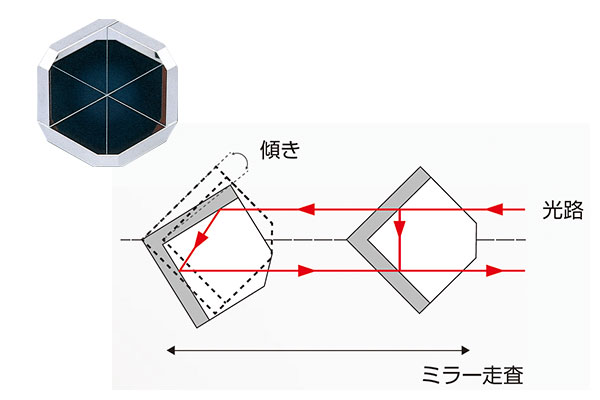

コーナーキューブミラー
コーナーキューブミラー

堅牢な光学ベースにより保護された光学系

干渉計は、免震構造脚に支持された堅牢なリブ構造を持つアルミ鋳造の光学ベース上に設置されており、振動や歪みから守られ長期にわたり安定したデータを提供します。高い密閉性を持つ干渉計ケースにより、内部の光学素子は保護されています。高輝度・長寿命なセラミック光源、温調付き DLATGS 検出器、耐湿性に優れた KRS-5 窓板などにより、長期間にわたり安心して測定が行えます。

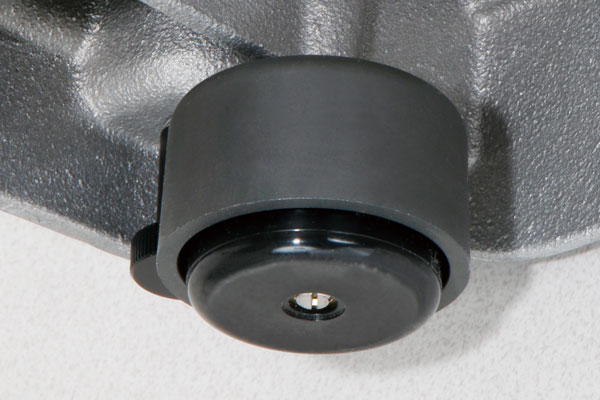

免震構造脚
免震構造脚

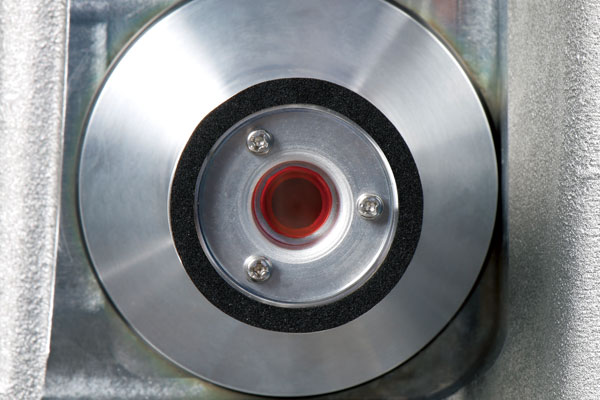

干渉計窓板に耐湿性 KRS-5 を使用

近赤外から遠赤外まで測定波数を拡張可能

光源、ビームスプリッタ、窓板、検出器を交換することにより、25000~20 cm-1まで測定波数を拡張できます。自動BS交換ユニットを使用すればビームスプリッタの交換が確実・安全に行えます。下記データは、光源、ビームスプリッタを切換えて測定しました。

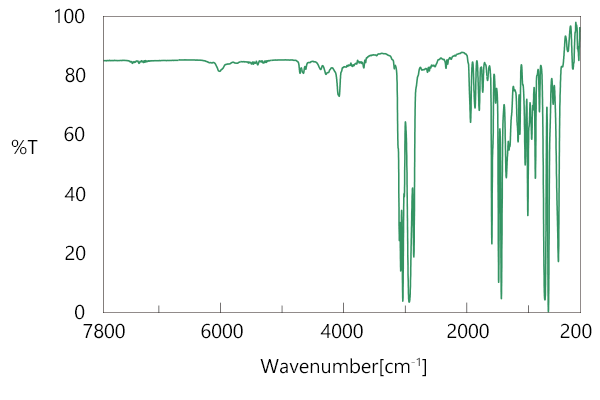

広帯域測定データ(ポリスチレン)
広帯域測定データ(ポリスチレン)

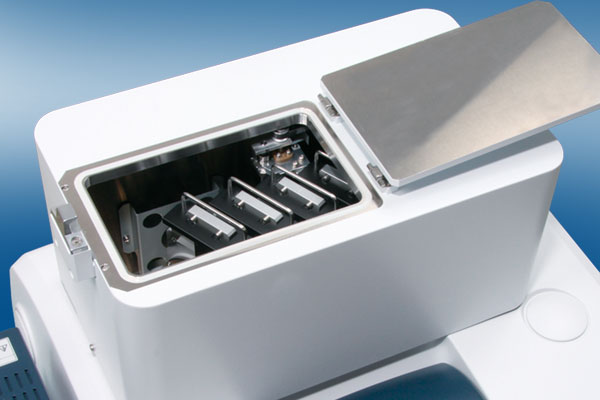

自動BS 交換ユニット
自動BS 交換ユニット

スペクトルマネージャー Ver.2.5

スペクトルマネージャー Ver.2.5 は FT/IR-6X/8X の性能を最大限に引き出して、容易に測定が行えます。

ナビゲーション機能

ナビゲーションに従って設定するだけで測定目的に適した測定条件が設定できます。
ナビゲーション機能

メソッド機能

よく使う測定条件をメソッドに登録することで、次回から測定が簡単に行えます。

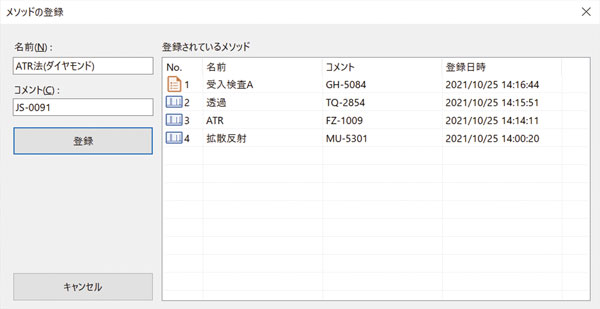

メソッドへの登録
メソッドへの登録

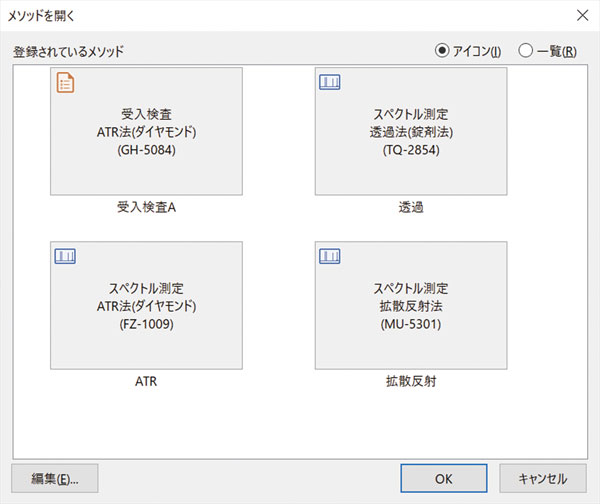

メソッドの選択
メソッドの選択
