レーザラマン分光光度計

ラマンピークの検出を妨げる蛍光を除去

ラマン測定では、蛍光が大きいとノイズが大きく、定性が困難になります。高感度なラマン測定を行うには、どれだけ蛍光を除去（蛍光回避）できるかが重要になります。

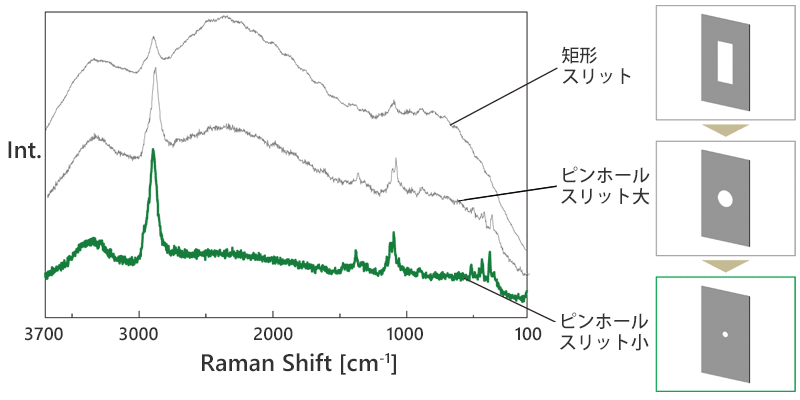

Step 1 分光器スリットを絞る

スリットサイズを変えることで、蛍光の影響が低減します。

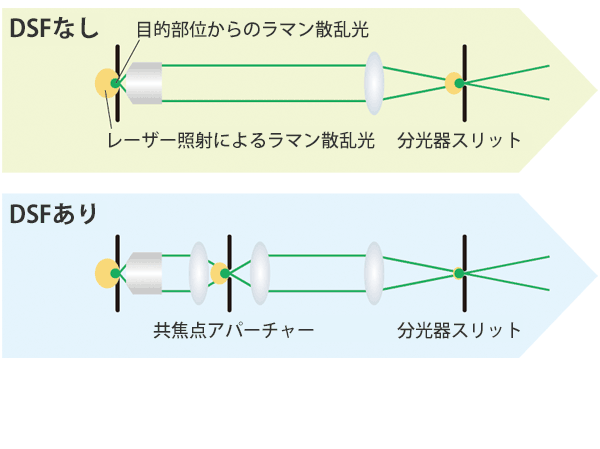

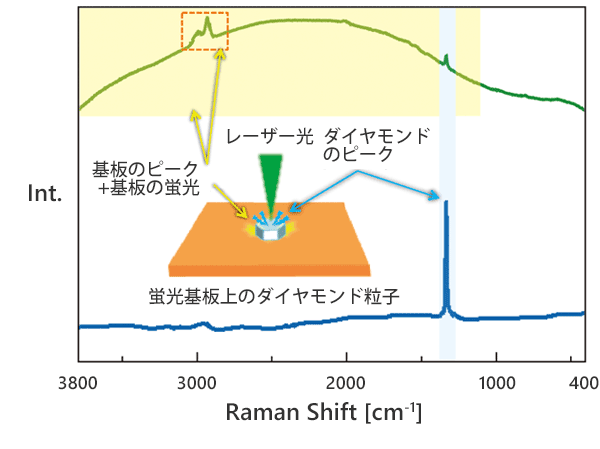

Step 2 DSF：Dual Spatial Filtrationを使う

“DSF（共焦点アパーチャーと（ピンホール）スリット）”を使うことにより、測定したい箇所（焦点面）のみのラマン光だけを検出します。

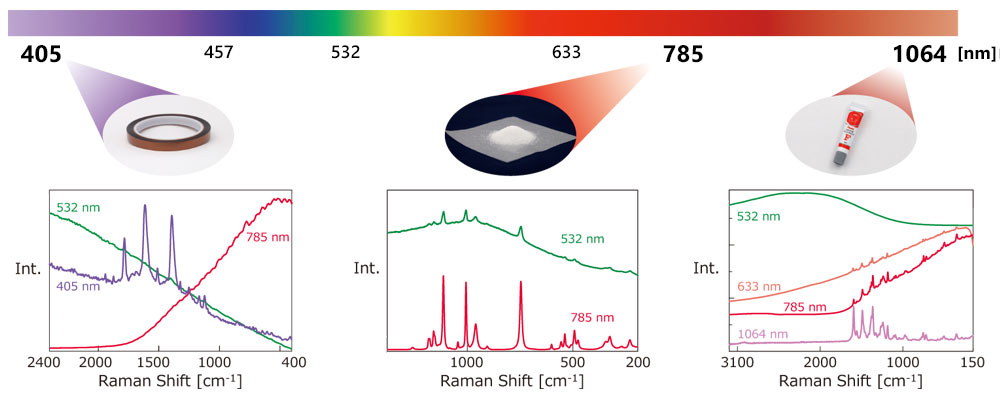

Step 3 励起波長の切換

励起波長を変えてサンプルの蛍光を軽減します。長波長のレーザーや短波長のレーザーに切換えることで、蛍光を回避します。

加熱/冷却して測定する

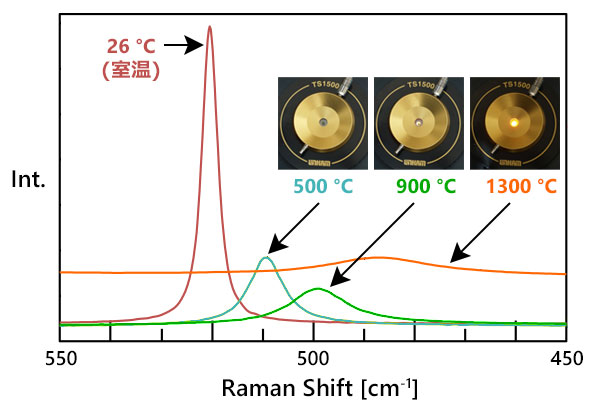

室温～600 °C、-190～600 °C、室温～1500 °Cの設定温度範囲に対応した加熱冷却システムを用意しています。高温測定では高温になると発光(熱輻射)でピークを判別するのが難しくなりますが、Dual Spatial Filtration(DSF)を搭載したNRS-5500、NRS-7500では、高温時のピーク変化を測定することができます。Siの測定例では、試料温度上昇に伴うSiピークの低波数シフトとブロードニングを測定できています。

加熱測定時の加熱ステージとスペクトルの変化

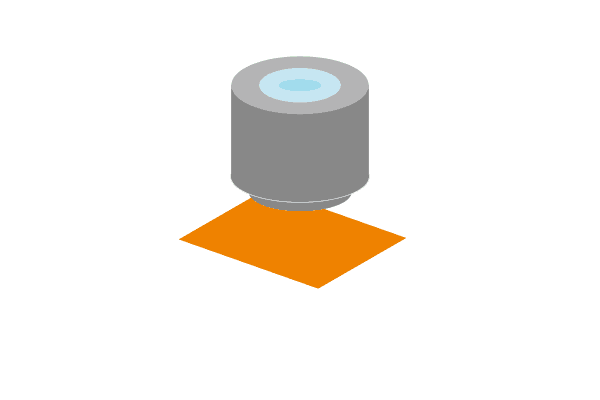

レーザー走査によるイメージング SPRIntS

SPRIntSはレーザー走査によるイメージング方式です。流動性のある試料や、液浸レンズや加熱ステージの使用時など、ステージを動かすことのできない測定に有効です。

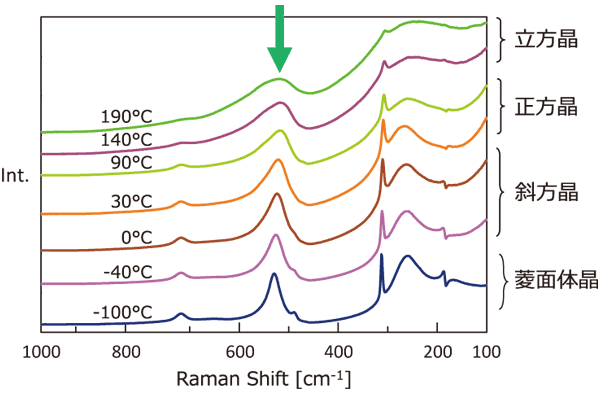

加熱ステージを組み合わせることで、ステージを動かすことなく、温度変化イメージを得ることができます。積層セラミクスコンデンサ断面を加熱測定すると、520 cm^-1のピーク（TO）がシフトしていることから、BaTiO₃ の構造が昇温と共に変化していることが分かります。
