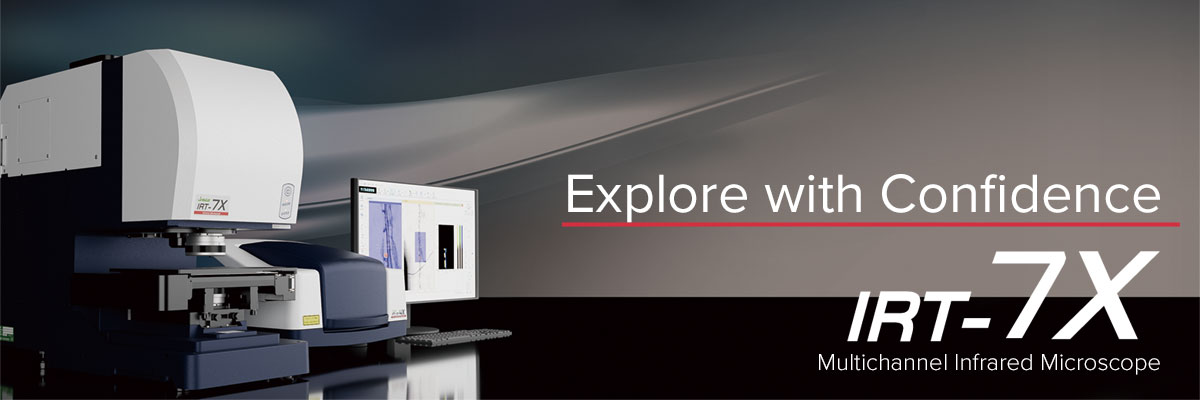

マルチチャンネル赤外顕微鏡

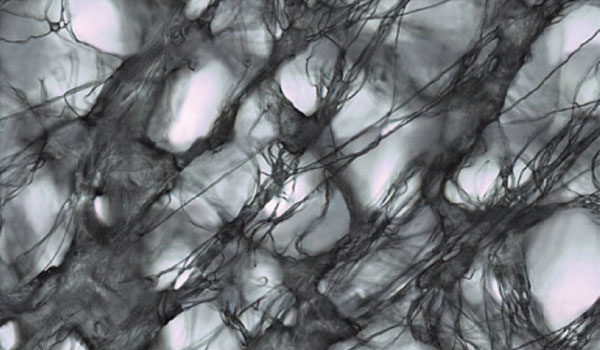

マルチ画像の撮像を現在位置から好きな場所まで、効率的に撮像できる渦巻き撮像機能を搭載しています。観察画像周辺のサンプルを探索する場合やサンプルの全体像を確認する場合に有効です。

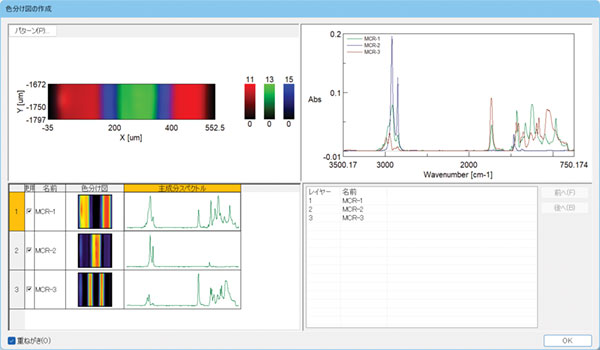

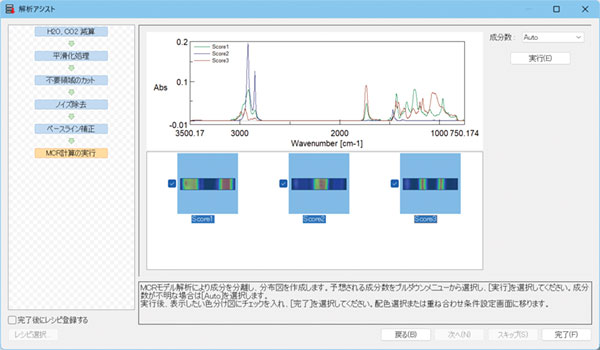

解析アシストを用いると、データ処理から MCR モデル解析までをフローチャートに沿って順に実行するだけで、主成分分析に基づいた色分け図をどなたでも簡単に作成できます。

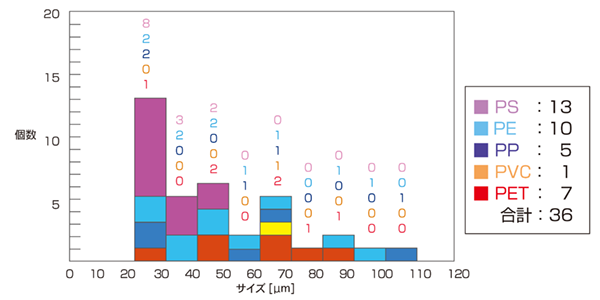

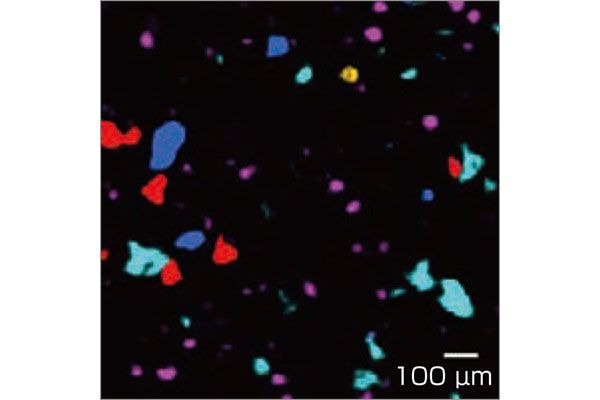

観察画像やケミカルイメージ情報を基に粒子ごとのサイズ、面積、円形度、縦横比などを解析し、ヒストグラム、度数分布表、相関分布を簡単に作成できる粒径解析プログラムです。

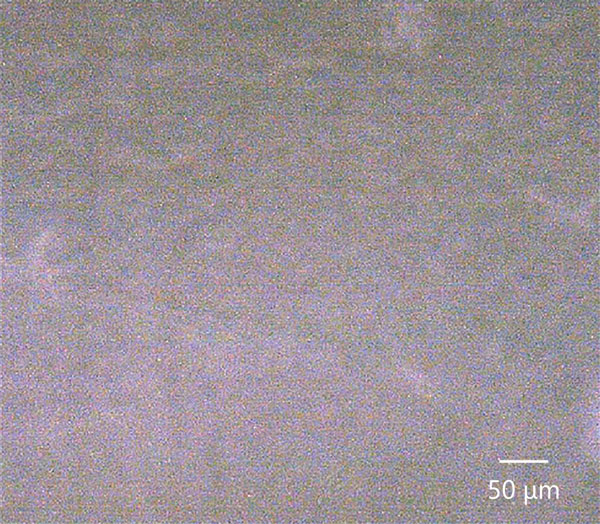

2次元相関マッピングは産業技術総合研究所の新澤英之先生により考案された、スペクトルに変化が生じている相界面を明瞭にする解析手法です。2次元相関マッピングを用いることで結晶性、分子配向、水素結合などの状態が大きく変化している箇所を明瞭にすることができます。

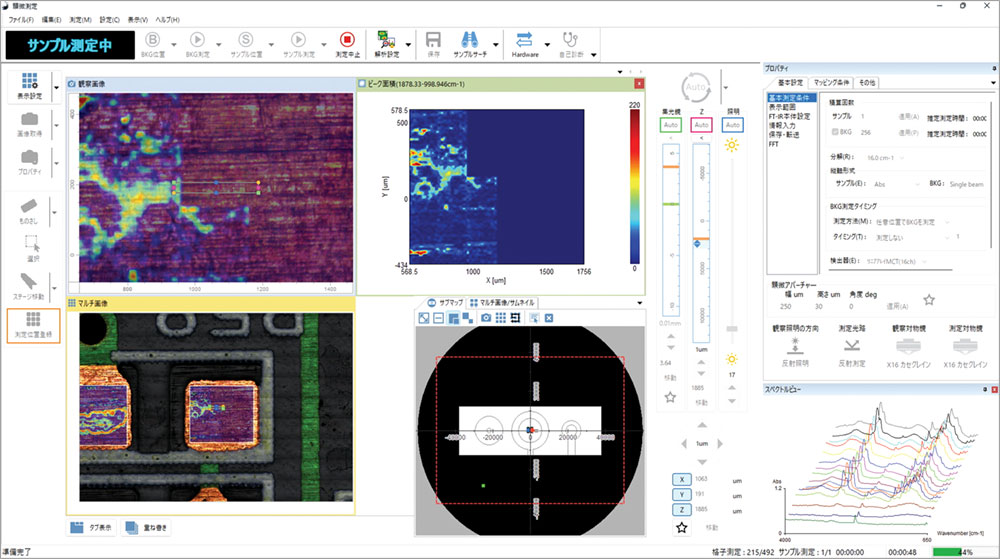

ユーザーの操作動線を徹底的にシミュレーションし、画面構成を「観察画像／ステージ操作／測定ツール／測定条件設定＋スペクトル」に集約。操作の流れに沿った直感的なレイアウトにより、効率的な測定を実現します。各サブウインドウは、用途に応じて配置の変更や表示・非表示の切り替えが可能で、必要な情報を一目で確認できます。メインの観察画像に加え、複数の画像を合成したマルチ画像も並べて表示でき、いずれの画像上でも測定エリアの指定が可能です。また測定中には双方の画像上にリアルタイムでケミカルイメージを表示させることもできます。サブマップ表示では、自動ステージ全体を俯瞰でき、クリックした位置へステージを即座に移動させることが可能です。これにより、サンプル設置後も測定点への迅速なアクセスを実現します。

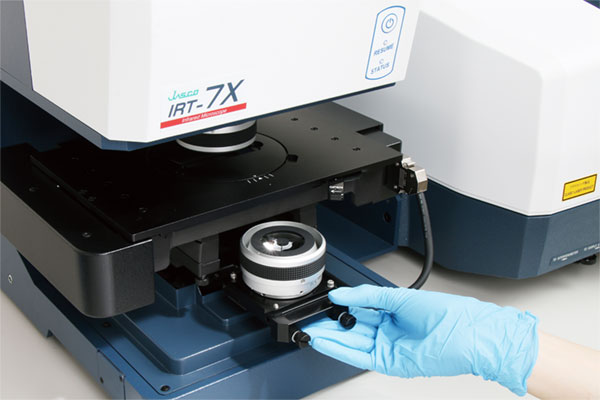

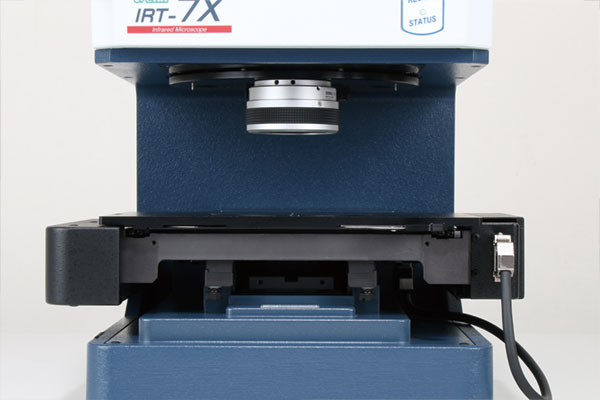

集光鏡の取付がスライドイン方式のため、簡単に倍率の異なる集光鏡に変更することができます。また、厚さ 40 mm の試料の反射測定が行えます。
