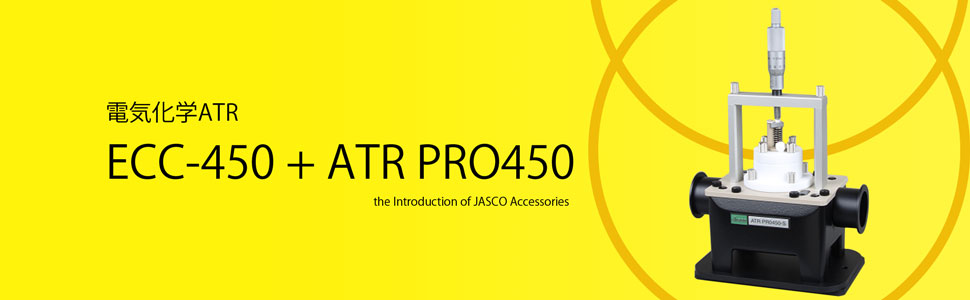

日本分光付属品紹介 電気化学ATR

概要

電気化学反応による生成物やその生成過程を調べることは触媒能などの研究において非常に大きな役割を担っています。

日本分光では電気化学反応により、電極表面に吸着する物質を測定するため、電気化学セルを備えたATRアクセサリーを作成いたしました。

ATR PRO450をベースとし、その上面に電気化学セルを取り付ける形で使用します。

※このアクセサリーは特注となっております。詳細についてはお問い合わせ下さい。

電気化学セルの取り付け
図1 電気化学セルの取り付け
仕組み

ECC-450は電気化学セルとして三電極法を採用しています。

セル内には電解液に接するプリズムホルダを電極の一つとし、その他にもう一方の電極と参照極が組み込まれています。

プリズムホルダはステンレスに金メッキしたものを用いています。電極・参照極の材質は金、白金、銅、アルミニウムなどから選択可能であり、幅広い測定に対応することができます。

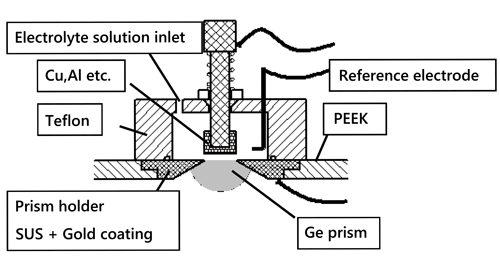

電気化学セルの仕組み
図2 電気化学セル内部

また、プリズムホルダともう一方の電極間の距離はマイクロメータヘッドで調整可能であり、正確かつ高い再現性で実験を行うことができます。
