フーリエ変換赤外分光光度計 FT/IR-4X 特別付属品

大型試料室

試料室幅が200 mm あり、サードパーティー製を含む大型付属品も使用できます。スマートパージにより対応付属品はセットするだけでパージができます。簡単に取り外しが可能な試料室フタになっています。

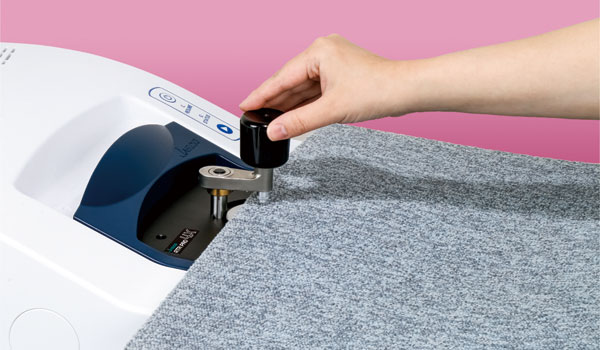

ATR PRO 4X VIEW 操作性を向上させた一体型 ATR

本体と一体となるデザインにより、操作性が格段に向上しました。プリズム面が本体上面より高い位置にあるため、大型の試料も容易に測定できます。IQX アクセサリーにより自動的に ATR に適した測定条件に設定されます。

一体型のデザイン

ATR PRO 4X VIEW は、一体型のデザインのため大型の試料でも本体と干渉せず測定できます。

IQX アクセサリー

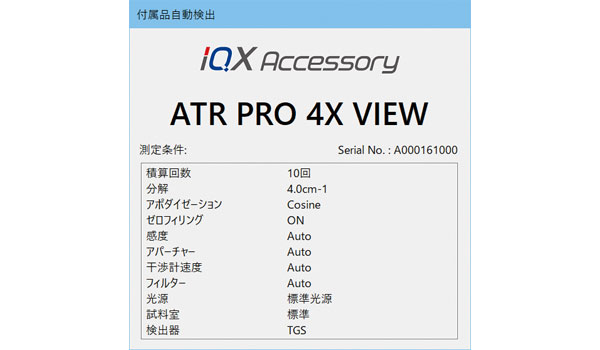

IQX アクセサリーによりセットした付属品が自動認識され、前回使用した測定条件が起動します。

高解像度カメラ

ATR PRO 4X VIEW は内蔵した高解像度カメラによりダイヤモンドプリズムに密着した試料表面の画像を確認でき、測定データと一緒にファイル化されます。

プリズム

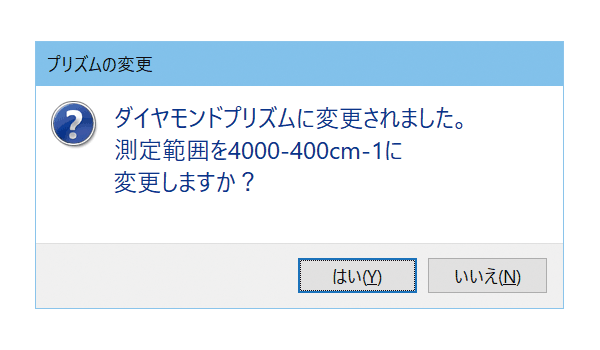

ATR PRO 4X VIEW は、ダイヤモンド以外に ZnSe と Ge プリズムがあり、簡単に交換できます。プリズムが交換されると、プリズムのスペクトルを認識して画面にメッセージが表示されます。

ATR（全反射吸収測定）

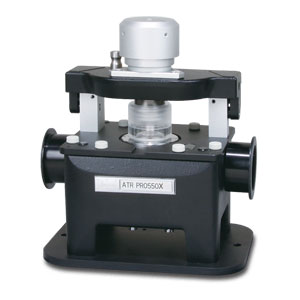

密閉型1回反射 ATR ATR PRO 550X

試料を外気から守りつつATR測定を行うことが可能です。嫌気性試料や吸湿性試料の測定に適しています。
密閉型ATRの特集ページはこちら >

<仕様>

プリズム	ZnSe, Ge, ダイヤモンドより選択
試料接触面積	φ1.5 mm
反射回数	1回
入射角	45°
耐圧	400 kg/cm²（ATR PRO550S-S）

高感度反射

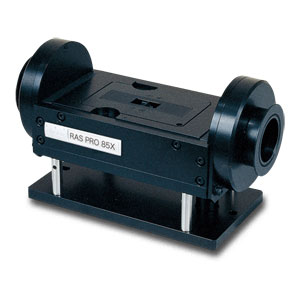

高感度反射測定装置 RAS PRO 85X

金属表面に、入射面に対して平行な偏光成分の光を入射することにより形成された定常波と金属表面上の相互作用が起きます。この相互作用を利用することにより透過法と比較して約1桁から2桁近くの感度の増大を観測できます。
高感度反射（RAS）の特集ページはこちら >

<仕様>

光学系	屈折光学系
入射角	85°
偏光子	ワイヤーグリッド偏光子（KRS-5）
偏光方向	平行偏光（固定）
試料セット	水平置き
測定用マスク	10 × 10 mm、10 × 20 mm （オプション 10 × 5 mm）

* 10 × 10 mm および 10 × 5 mm 使用時はMCT検出器必須。

拡散反射

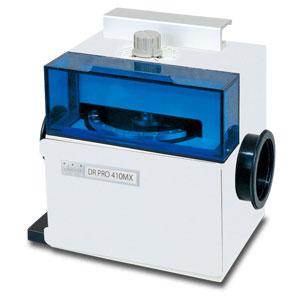

拡散反射測定装置 DR PRO 410MX

バックグラウンド用を含め14検体まで同時にセットすることができ、パージを破らずに試料を移動させることができます。

<仕様>

試料ホルダ	７連試料ホルダ × 2
オプション	試料電動切替

正反射

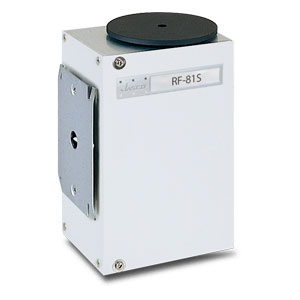

反射測定装置 RF-81S

リファレンスミラーの反射率に対する試料の相対反射率を求めることができます。また、金属板上の塗膜（～3 µm）の測定などにも用いられます。

<仕様>

入射角（中心）	10°
反射回数	1回
試料マスキングサイズ	φ1、3、5 mm

透過

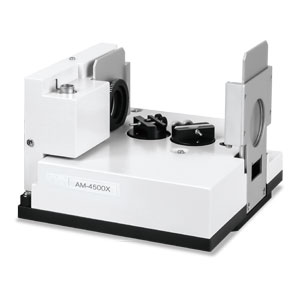

MAIRSユニット AM-4500X

赤外透明基板上の薄膜を、複数の入射角で透過測定を自動で行い、膜の分子配向を解析します。さらに付属のソフトウェアにより配向角が算出できます。
MAIRS 自動測定ユニットの特集ページはこちら >

<仕様>

試料ホルダ	２箇所
試料回転角	0°～45°
偏光子	ワイヤーグリッド偏光子（KRS-5）
立体角絞り	付属（φ1 mm～全開、手動調整）
減光器	付属（4、10、25 % の３種類）
ソフトウェア	専用自動測定・解析プログラム付属

* pMAIRS 法の場合、別途 MCT 検出器が必要

* MAIRS2 法の場合、別途 MAIRS2 用自動回転赤外偏光子が必要

長光路ガスセル LPC-12M-S、LPC-12M-FV

半導体製造に使われる高純度ガスでは、数 ppm 以下の不純物ガスの測定が行われています。日本分光では、このようなニーズに対応した長光路ガスセルを用意しています。ガスセルのボディにはガラス製とステンレス製があり、用途によって選択いただけます。また、全真空型 FTIR 専用の長光路ガスセルも用意しています。

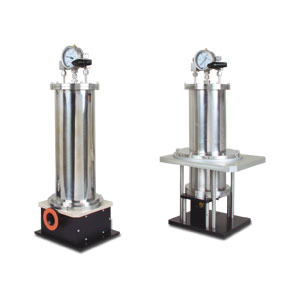

（左から順に）LPC-12M-S、LPC-12M-FV

型式	LPC-12M-S	LPC-12M-FV
光路長	12 m（測定対象に合わせて短くすることが可能）
内容量	2.3 L
ボディ材質	SUS316	SUS316
セル内壁	電解研磨（鏡面仕上げ）
窓板	オプション: KBr, KRS-5, BaF₂, CaF₂, ZnSe 製窓板
Oリング	バイトン製（オプション: カルレッツ製）
透過効率	15 %（FT/IR-6000シリーズ、アパーチャ5mm）
その他	・オプションの加熱ジャケットによるエージングと加熱測定（ステンレスボディのみ）・パージ測定に標準対応・LPC-12M-FV は FT/IR-6XFV / FT/IR-8XFV 専用タイプ

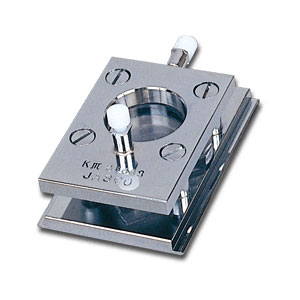

液体用固定セル

溶液法による測定に使用します。固定セルの厚みは 0.025 mm～100 mm まで各種用意しています。セル厚が固定されているので、定量分析に適しています。

<仕様>

窓材	NaCl、KBr、KRS-5、CaF₂
セル厚	0.025～10 mm

気体セル

ガラス製のボディで窓材はセル枠に接着されています。

<仕様>

光路長	50 mm、100 mm
窓材	NaCl、KBr、KRS-5、CaF₂

KBr錠剤法

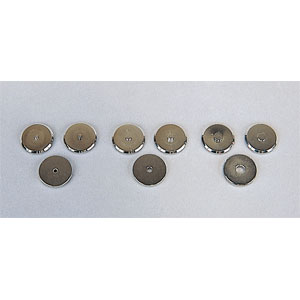

ミクロ錠剤成形器

φ2、3、5 mmのミクロ錠剤を成型する成形器です。錠剤を作るときの試料量はφ3 mm で50 µg 程度です。成型にはミニプレスまたは油圧プレス（別途ミクロ錠剤成形器用台を用意）が必要です。 φ3、5 mm には、表面をコーティングして錆びにくくしたタイプもあります。

<規格>

錠剤径	φ2、3、5 mm

その他

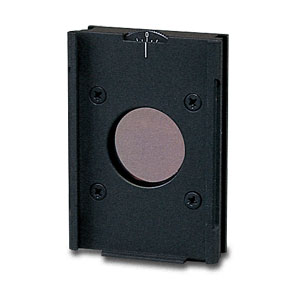

偏光装置 PL-82

赤外領域の光を直線偏光にし、高分子フィルムやコーティング膜、配向膜などの二色性測定に使用します。

<仕様>

偏光子	ワイヤーグリッド偏光子（KRS-5）
角度設定表示	0°～180°
