フーリエ変換赤外分光光度計
FT/IR-4000, 6000 series
※こちらの製品は現在販売しておりません。
豊富な特別付属品
FT/IRシリーズではATR測定用付属品をはじめ、多様な状態のサンプルを測定するための液体セルや気体セルなど、測定目的にマッチした最適な分析システムを構築することができます。
ここでは代表的な特別付属品についてご紹介します。付属品の詳しい情報、その他の付属品についてはカタログに記載しておりますので、ページ右上のボタンより資料請求をお願いいたします。
ATR（全反射吸収測定）
1回反射ATR ATR PRO ONE VIEW
試料を観察しつつ、適切な測定部位を選択して測定することができるATRです。
ATR PRO ONE VIEWの特集ページはこちら >
ATR PRO ONE VIEWの特集ページはこちら >
<仕様>
| プリズム | 観察型ダイヤモンド（高効率、高領域） ZnSe, Ge（観察不可） |
|---|---|
| 試料接触面積 | φ1.8mm（高効率ダイヤモンド, 広領域ダイヤモンド） |
| φ2.5mm（ZnSe, Ge） | |
| 反射回数 | 1回 |
| 入射角 | 45° |
| 耐圧 | 700kg/cm2（高効率ダイヤモンド, 広領域ダイヤモンド） |
| 400kg/cm2（ZnSe, Ge） | |
| 観察 | USBカメラ |
| IQアクセサリー | 付属 |
| パージ | スマートパージシステム対応 |
1回反射ATR ATR PRO ONE
FT/IRの試料室に設置することにより、ATR測定を行うことができます。
ATR PRO ONEの特集ページはこちら >
ATR PRO ONEの特集ページはこちら >
<仕様>
| プリズム | ZnSe, Ge, 高効率ダイヤモンド, 広領域ダイヤモンド（～30cm−1）より選択 |
|---|---|
| 試料接触面積 | φ2.5mm（ZnSe, Ge） |
| φ1.8mm（高効率ダイヤモンド, 広領域ダイヤモンド） | |
| 反射回数 | 1回 |
| 入射角 | 45° |
| 耐圧 | 400kg/cm2（ZnSe, Ge） |
| 700kg/cm2（高効率ダイヤモンド, 広領域ダイヤモンド） | |
| IQアクセサリー | 付属 |
| パージ | スマートパージシステム対応 |
密閉型1回反射ATR ATR PRO550S-S
高耐圧密閉型1回反射ATR ATR PRO570S-H
試料を外気から守りつつATR測定を行うことが可能です。嫌気性試料や吸湿性試料の測定に適しています。
密閉型ATRの特集ページはこちら >
密閉型ATRの特集ページはこちら >
<仕様>
| プリズム | ZnSe, Ge, ダイヤモンドより選択（ATR PRO550S-S） |
|---|---|
| ダイヤモンド（ATR PRO570S-H） | |
| 試料接触面積 | φ1.5mm（ZnSe, Ge） |
| φ2.0mm（ダイヤモンド） | |
| 反射回数 | 1回 |
| 入射角 | 45° |
| 耐圧 | 400kg/cm2（ATR PRO550S-S） |
| 1700kg/cm2（ATR PRO570S-H） | |
| IQアクセサリー | 付属 |
| パージ | スマートパージシステム対応 |
高耐圧型1回反射ATR ATR PRO470-H
高い圧力をかけながらATR測定を行うことができます。
<仕様>
| プリズム | ダイヤモンド |
|---|---|
| 試料接触面積 | φ2.0mm（ダイヤモンド） |
| 反射回数 | 1回 |
| 入射角 | 45° |
| 耐圧 | 1700kg/cm2 |
ATR PRO470-H
高感度反射
高感度反射測定装置 RAS PRO410-H
金属表面に、入射面に対して平行な偏光成分の光を入射することにより形成された定常波と金属表面上の相互作用が起きます。この相互作用を利用することにより透過法と比較して約1桁から2桁近くの感度の増大を観測できます。
高感度反射（RAS）の特集ページはこちら >
高感度反射（RAS）の特集ページはこちら >
<仕様>
| 光学系 | 屈折光学系 |
|---|---|
| 入射角 | 85° |
| 偏光子 | ワイヤーグリッド偏光子（KRS-5） |
| 偏光方向 | 平行偏光（入射面に対して0°(P偏光)固定） |
| 試料セット | 水平置き |
| 測定用マスク | 20 × 10mm, 10 × 10mm（オプション10 × 5mm） |
| IQアクセサリー | 付属 |
| パージ | スマートパージシステム対応 |
* 10×10および10×5使用時はMCT検出器必須。
拡散反射
拡散反射測定装置 DR PRO410-M
バックグラウンド用を含め14検体まで同時にセットすることができ、パージを破らずに試料を移動させることができます。
<仕様>
| 試料ホルダ | 7連試料ホルダ×2 |
|---|---|
| IQアクセサリー | 付属 |
| パージ | スマートパージシステム対応 |
| オプション | 電動切替 |
| パージ | スマートパージシステム対応 |
真空加熱拡散反射測定装置 DR-650Ai, Bi, Ci
触媒など、粉体表面の吸着状態のキャラクタリゼーションに利用します。加熱および排気機能を備えています。
<仕様>
| セル温度 | 1000℃（A）, 800℃（B）, 600℃（C） （それぞれ真空中での最高到達温度です） |
|---|---|
| 真空度 | 0.13Pa |
| 試料サイズ | 直径6mm |
| 窓板 | KBr |
| ガスフロー | 可能 |
| ヒーター | カンタルヒーター |
| セル冷却方法 | 水冷、温度コントローラ（オプション） |
| IQアクセサリー | 付属 |
DR-650Ci、※温度コントローラはオプションです
Smart Tech SMART-400i
Smart Techは、前処理が簡単で、容易に測定を行うことができます。固体試料の場合は、表面を付属のサンプリングホルダを使って削り取ります。粉体などはそのまま試料セルに乗せるだけで測定できます。
簡易サンプリング装置 Smart Tech の特集ページはこちら >
簡易サンプリング装置 Smart Tech の特集ページはこちら >
<構成>
| 5連式サンプルホルダ | 1式 |
|---|---|
| 試料セル | 10個 |
| サンプリングホルダ | 1個 |
| 検索用データベース | プラスチック、局方準拠医薬品各30点（サドラーデータベース形式） |
| IQアクセサリー | 付属 |
正反射
反射測定装置 RF-81S
リファレンスミラーの反射率に対する試料の相対反射率を求めることができます。また、金属板上の塗膜（～3µm）の測定などにも用いられます。
<仕様>
| 入射角 | 10° |
|---|---|
| 反射回数 | 1回 |
| 試料マスキングサイズ | 1, 3, 5mmφ |
透過
MAIRSユニット AM-4000
赤外透明基板上の薄膜を、複数の入射角で透過測定を自動で行い、膜の分子配向を解析します。さらに付属のソフトウェアにより配向角が算出できます。
MAIRS自動測定ユニットの特集ページはこちら >
MAIRS自動測定ユニットの特集ページはこちら >
<仕様>
| 試料ホルダ | 2箇所 |
|---|---|
| 試料回転角 | 0～45° |
| 偏光子 | ワイヤーグリッド偏光子（KRS-5） |
| 立体角絞り | 付属（1mmφ～全開、手動調整） |
| 減光器 | 付属（4, 10, 25%の3種類） |
| ソフトウェア | 専用自動測定・解析プログラム付属 |
| IQアクセサリー | 付属 |
* 別途MCT検出器が必要です。
長光路ガスセル LPC-12M-G, S, FV
半導体製造に使われる高純度ガスでは、数ppm以下の不純物ガスの測定が行われています。日本分光では、このようなニーズに対応した長光路ガスセルを用意しています。ガスセルのボディにはガラス製とステンレス製があり、用途によって選択いただけます。また、全真空型FTIR専用の長光路ガスセルも用意しています。
（左から順に）LPC-12M-G, LPC-12M-S, LPC-12M-FV
型式 |
LPC-12M-G | LPC-12M-S | LPC-12M-FV |
|---|---|---|---|
| 光路長 | 12m（測定対象に合わせて短くすることが可能） | ||
| 内容量 | 2.3L | ||
| ボディ材質 | ガラス | SUS316 | SUS316 |
| セル内壁 | - | 電解研磨（鏡面仕上げ） | |
| 窓板 | KBr（φ25mm×5mm） （オプション: BaF2, CaF2, ZnSe製窓板） | ||
| Oリング | バイトン製 （オプション: カルレッツ製） | ||
| 透過効率 | 15%（FT/IR-6000シリーズ、アパーチャ5mm） | ||
| その他 |
・オプションの加熱ジャケットによるエージングと加熱測定（ステンレスボディのみ） ・パージ測定に標準対応 ・LPC-12M-FVはFT/IR-6000FV専用タイプ |
||
液体用固定セル
溶液法による測定に使用します。固定セルの厚みは0.025～100mmまで各種用意しています。セル厚が固定されているので、定量分析に適しています。
<仕様>
| 窓材 | NaCl, KCl, KBr, KRS-5, CsI, CaF2, 石英, ZnSe |
|---|---|
| セル厚 | 0.025～100mm |

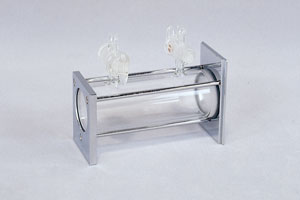

気体セル
金属製の枠と硬質ガラス製の部分より構成されています。サンプリングはガラス製のコックの開閉により行います。内部のガス圧として6.6～100kPa（50～760mmHg）程度がよく、窓材は接着剤によりセル枠に密着しています。
<仕様>
| 光路長 | 50mm, 100mm |
|---|---|
| 窓材 | NaCl, KCl, KBr, KRS-5, CaF2 |
KBr錠剤法
ミクロ錠剤成形器
5, 3, 2mmφのミクロ錠剤を成型する成形器です。錠剤を作るときの試料量は3mmφで50µg程度です。
成型にはミニプレスまたは油圧プレス （別途ミクロ錠剤成形器用台を用意）が必要です。
5, 3mmφには、表面をコーティングして錆びにくくしたタイプもあります。
<規格>
| 錠剤径 | 5, 3, 2mmφ |
|---|
左から順に2, 3, 5mmφ
その他
偏光装置 PL-82
赤外領域の光を直線偏光にし、高分子フィルムやコーティング膜、配向膜などの二色性測定に使用します。
<仕様>
| 偏光子 | ワイヤーグリッド偏光子（KRS-5） |
|---|---|
| 角度設定表示 | 0～180° |
